- INDUSTRIELL INDUKTIONSUPPVÄRMNING
Induktionsvärmare för industriell uppvärmning
Induktionsvärmare används för snabb, kontrollerad och energieffektiv uppvärmning av metalliska komponenter. Genom elektromagnetisk induktion genereras värme direkt i arbetsstycket istället för att tillföras via konvektion eller strålning. Resultatet är kortare cykeltider, hög temperaturprecision och förbättrad processekonomi.
Incoil utvecklar och levererar industriella induktionsvärmare och kompletta induktionssystem anpassade efter applikation, material och produktionskrav.
Teknisk förfrågan
Fyll i grunddata så återkommer vi med rekommenderad effektklass och upplägg.
Påverkan på produktionen
När energin omvandlas i materialet istället för i luften eller en ugnskammare får ni snabbare ramp, högre precision och enklare processfönster!
Sekunder: Uppvärmning kan ske på sekunder istället för minuter.
±5–10°C: Möjlig temperaturprecision vid korrekt styrning.
10-100 kVA: Vanligt effektintervall i industriella applikationer.
Vad är en induktionsvärmare?
En induktionsvärmare är ett elektriskt värmesystem som använder ett växlande magnetfält för att inducera elektriska strömmar i ett ledande material. Dessa strömmar genererar värme genom materialets elektriska resistans. I ferromagnetiska material bidrar även magnetisk hysteres till värmeutvecklingen.
Till skillnad från traditionella uppvärmningsmetoder som gas, ugn eller öppen låga sker uppvärmningen:
- Direkt i komponenten
- Utan förbränning
- Utan kontakt
- Med hög verkningsgrad
Elektromagnetisk induktion
När växelström leds genom en induktionsspole skapas ett magnetfält som varierar med strömmens frekvens och amplitud. Enligt Faradays induktionslag induceras då elektriska strömmar i ett metalliskt arbetsstycke som befinner sig inom fältet.
Virvelströmmar och resistiv uppvärmning
Effektområde och temperatur
Industriella induktionsvärmare dimensioneras normalt inom intervallet 10–100 kVA, beroende på applikation. Temperaturer kan variera från 100–200 °C vid krympmontering till över 1 200 °C vid smide eller induktionslödning.
Så fungerar induktionsuppvärmning
1. Strömgenerator
Generatorn omvandlar nätström till högfrekvent växelström. Effekt (kVA) och frekvens är avgörande parametrar för hur snabbt och hur djupt värmen tränger in i materialet.
2. Induktionsspole
Spolens geometri är avgörande för fältkoncentration och energieffektivitet. Anpassad spoldesign säkerställer jämn uppvärmning och minimerar effektförluster.
3. Magnetfält
Det växlande magnetfältet är den energibärande mekanismen. Fältets styrka och fördelning påverkas av spolkonstruktion och strömstyrka.
4. Materialets resistans
Materialets elektriska resistivitet och magnetiska permeabilitet avgör hur effektivt de inducerade strömmarna omvandlas till värme.
Frekvens och inträngningsdjup
Skin-effekten innebär att strömmarna koncentreras till materialets ytskikt. Inträngningsdjupet minskar när frekvensen ökar. Det är avgörande vid exempelvis induktionshärdning, där endast ytan ska påverkas, men även vid induktionslödning och precis förvärmning.
Uppvärmningshastighet och precision
Eftersom värmen genereras direkt i materialet kan uppvärmning ske på sekunder. Med korrekt dimensionering och styrning kan temperaturprecision i storleksordningen ±5–10 °C uppnås.
Fördelar med industriell induktionsvärmare
- Snabb uppvärmning: Kortare cykeltider ökar produktionskapaciteten och minskar energiförbrukning per enhet.
- Energieffektivitet: Verkningsgrader över 80 % är vanliga, eftersom värmen genereras direkt i komponenten.
- Säker arbetsmiljö: Ingen öppen låga och minimal omgivningsvärme minskar risker.
- Integrerbar i automation: Induktionssystem kan integreras i robotceller och PLC-styrda produktionslinjer.
- Repeterbarhet: Digital effektreglering ger stabila och konsekventa värmecykler.
- Låg påverkan på omgivning: Lokal uppvärmning minskar deformation och efterbearbetning.

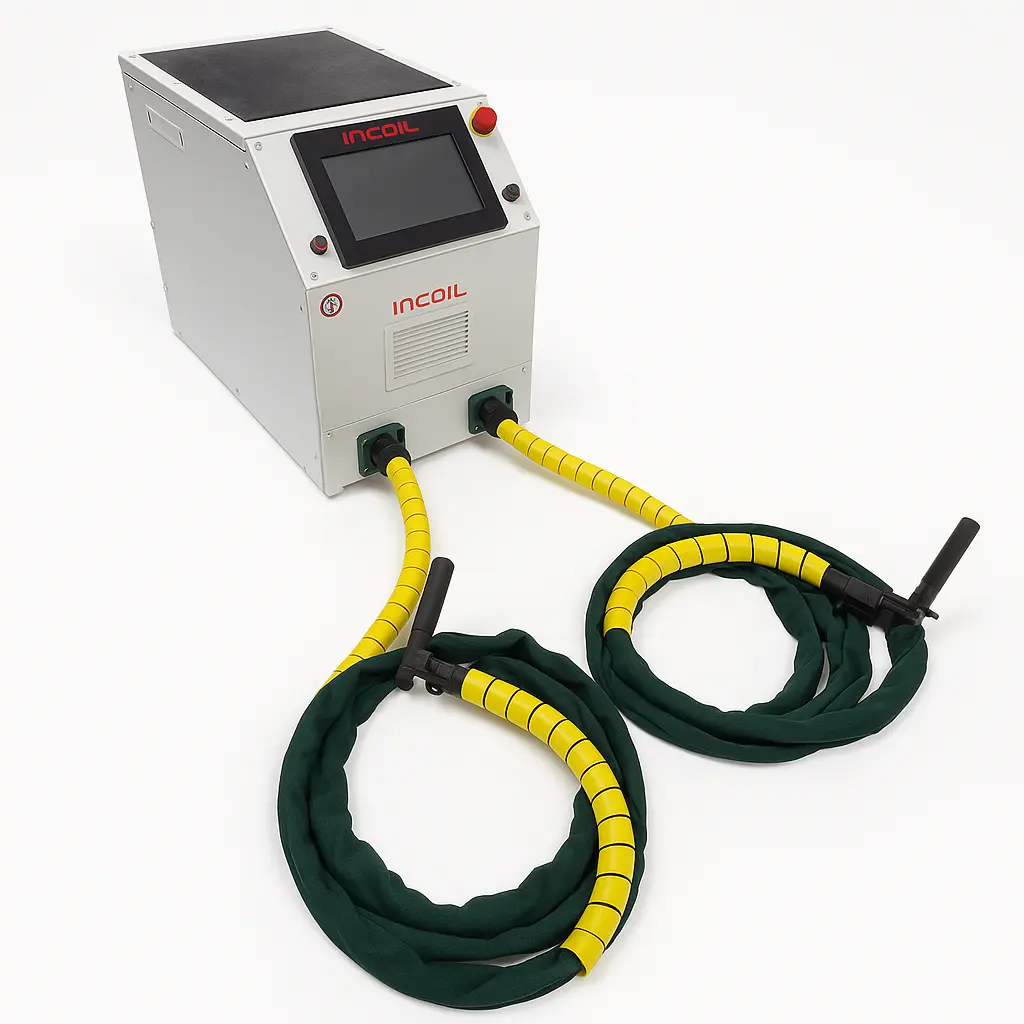

Mobil induktionsvärmare för service, montage och underhåll
En mobil induktionsvärmare är särskilt användbar när uppvärmningen behöver ske nära komponenten, exempelvis vid montage, reparation, underhållsstopp eller arbete ute i fält. I stället för att flytta stora komponenter till en fast värmestation kan utrustningen tas till arbetsplatsen.
Mobila induktionsvärmare används ofta vid:
- demontering av lager, axlar och kopplingar
- uppvärmning av bultar, muttrar och förband
- krympmontering och passning
- servicearbeten där öppen låga bör undvikas
- tillfälliga projekt eller planerade underhållsstopp
För industrin kan mobil induktionsvärme vara ett effektivt alternativ när processen kräver snabb, lokal och kontrollerad uppvärmning utan gaslåga. Valet av mobil lösning påverkas av komponentens storlek, åtkomst, effektbehov, tillgänglig elmatning och hur länge utrustningen ska användas.
Användningsområden
- Induktionslödning: Ger exakt temperaturkontroll vid fogzoner och minimerar påverkan på intilliggande material.
- Smide med induktionsvärme: Snabb och jämn uppvärmning av ämnen inför plastisk deformation.
- Krympmontering och demontering: Kontrollerad expansion möjliggör skonsam montering av lager och ringar.
- Induktionshärdning: Ytlig uppvärmning följt av snabb kylning för slitstarka ytskikt.
Exempel på industriella användningar
Uppvärmning av lager och ringar
Induktionsvärme kan användas för att expandera lager, ringar och andra komponenter inför montering eller demontering. Det ger kontrollerad uppvärmning utan att hela konstruktionen behöver värmas.
Bultar, muttrar och fastsatta förband
Vid underhåll och reparation kan induktionsvärmare användas för att värma fastsatta bult- och mutterförband utan öppen låga. Det är särskilt relevant i miljöer där säkerhet, åtkomst och kontroll är viktiga.
Axlar, kopplingar och krympförband
Vid krympmontering kan värmen koncentreras till den komponent som ska expandera, vilket gör monteringen mer kontrollerad och minskar risken för mekanisk påverkan.
Förvärmning inför svetsning eller bearbetning
Induktionsvärme kan användas när ett material behöver förvärmas inför nästa processteg. Det kan bidra till jämnare temperatur och bättre processkontroll.
Integrerad uppvärmning i produktion
I automatiserade miljöer kan induktionsvärmare integreras i produktionslinjer, robotceller eller specialmaskiner för repeterbara värmecykler.
Hastighet
Uppvärmningen sker mycket snabbt, vilket sparar tid och minskar produktionsstopp.
Precision
Säkerhet
Eftersom metoden eliminerar behovet av öppen låga minskar brandrisken.
Energieffektivitet
Tekniken är designad för att använda energi på ett optimerat sätt.
Välj rätt induktionsvärmare
Effektbehov (kVA)
Bestäms av materialets massa, specifik värmekapacitet, temperaturökning och acceptabel uppvärmningstid.
Produktionsvolym
Volym och cykeltid avgör krav på kylning, driftsäkerhet och hur mycket automation som är rimlig.
Materialtyp
Resistivitet och magnetiska egenskaper påverkar hur effektivt energin kopplas in och vilken frekvens som passar.
Cykeltid & processfönster
En snabb cykel kräver högre effekt. För lång cykel kan vara OK i lågvolym – men påverkar kapacitet och kostnad per enhet.
Integrationskrav
PLC/robot, interlocks och temperaturfeedback. Integrationsnivå påverkar repeterbarhet, kvalitet och spårbarhet.
Undvik fel dimensionering
Överdimensionering ger onödiga investerings- och driftkostnader. Underdimensionering ger längre cykeltider och instabil process.
Våra induktionsvärmare
Varje applikation ställer olika krav på effekt, frekvens, spoldesign och cykeltid. Om du är osäker på vilken induktionsvärmare som passar din process hjälper vi dig att dimensionera rätt lösning.
Så vet ni vilken induktionsvärmare som passar er process
Rätt induktionsvärmare väljs inte enbart utifrån effekt i kVA. Det viktigaste är att utgå från komponenten som ska värmas, önskad temperatur, uppvärmningstid, material, åtkomst och om utrustningen ska användas i produktion, verkstad, service eller ute i fält.
För att kunna dimensionera rätt lösning behöver man vanligtvis veta:
- vilket material som ska värmas
- komponentens dimensioner och godstjocklek
- önskad sluttemperatur
- hur snabbt uppvärmningen ska ske
- om processen är manuell eller automatiserad
- om utrustningen ska vara stationär, mobil eller integrerad i en produktionslinje
En mindre induktionsvärmare kan vara rätt vid service, provning eller enklare uppvärmningsmoment. Högre effekt krävs ofta vid större komponenter, korta cykeltider eller kontinuerlig produktion. Vid komplexa geometrier kan spoldesignen vara lika viktig som själva effekten.
Köpa eller hyra induktionsvärmare?
För återkommande industriella processer är köp ofta den bästa lösningen, särskilt när induktionsvärmaren ska integreras i produktion, användas ofta eller anpassas efter en specifik komponent. Vid tillfälliga behov kan det däremot vara mer effektivt att hyra.
Hyra kan vara rätt val vid:
- planerade underhållsstopp
- akuta serviceinsatser
- montage eller demontering under begränsad tid
- test av induktionsvärme i en ny process
- projekt där behovet varierar över tid
Incoil hjälper er att bedöma om köp, hyra eller en kundanpassad lösning är mest lämpligt utifrån applikation, komponent, temperaturkrav och användningsfrekvens.
Induktionsvärmare som strategisk investering
Induktionsvärmare är inte enbart en uppvärmningsmetod utan en central del av en optimerad produktionsprocess. Genom att kombinera rätt effekt, frekvens och spoldesign kan uppvärmningen anpassas exakt efter applikationens krav. Incoil är specialiserat på industriell induktionsteknik och utvecklar system anpassade för verkliga produktionsförhållanden.
- Svensk teknikutveckling
- Anpassade induktionslösningar
- CE-märkta system
- Global leverans
- Teknisk support och installation
- Integrationsstöd i produktionslinjer
Vad är en induktionsvärmare?
En induktionsvärmare är ett elektriskt värmesystem som värmer metall genom elektromagnetisk induktion. Värmen skapas direkt i materialet i stället för att överföras från en extern låga eller värmekälla.
Vilka material kan värmas med induktion?
Induktionsvärme fungerar på elektriskt ledande material, framför allt metaller. Hur effektiv uppvärmningen blir påverkas av materialets resistivitet, magnetiska egenskaper, geometri och godstjocklek.
Hur väljer man rätt effekt i kVA?
Effektbehovet beror på komponentens massa, material, önskad temperatur, uppvärmningstid och processkrav. En större komponent eller kortare cykeltid kräver normalt högre effekt.
Vad är skillnaden mellan en mobil och stationär induktionsvärmare?
En mobil induktionsvärmare är framtagen för flexibel användning i exempelvis verkstad, service, montage eller fältarbete. En stationär lösning används oftare i fasta produktionsflöden eller integrerade maskinsystem.
Kan man hyra induktionsvärmare?
Ja, hyra kan vara ett bra alternativ vid tillfälliga projekt, underhållsstopp, servicearbeten eller när man vill testa induktionsvärme innan investering.
När är induktionsvärme bättre än gas eller öppen låga?
Induktionsvärme är särskilt relevant när processen kräver lokal, snabb och kontrollerad uppvärmning utan öppen låga. Det kan förbättra säkerheten, minska omgivningsvärme och ge mer repeterbara resultat.
Behövs en specialanpassad spole?
I många industriella applikationer är spoldesignen avgörande. Komponentens form, åtkomst, värmezon och önskad temperaturfördelning påverkar hur spolen bör utformas.
Kan induktionsvärmare integreras i automatiserad produktion?
Ja, induktionssystem kan integreras i produktionslinjer, robotceller och PLC-styrda processer där repeterbarhet, styrning och spårbarhet är viktiga.
